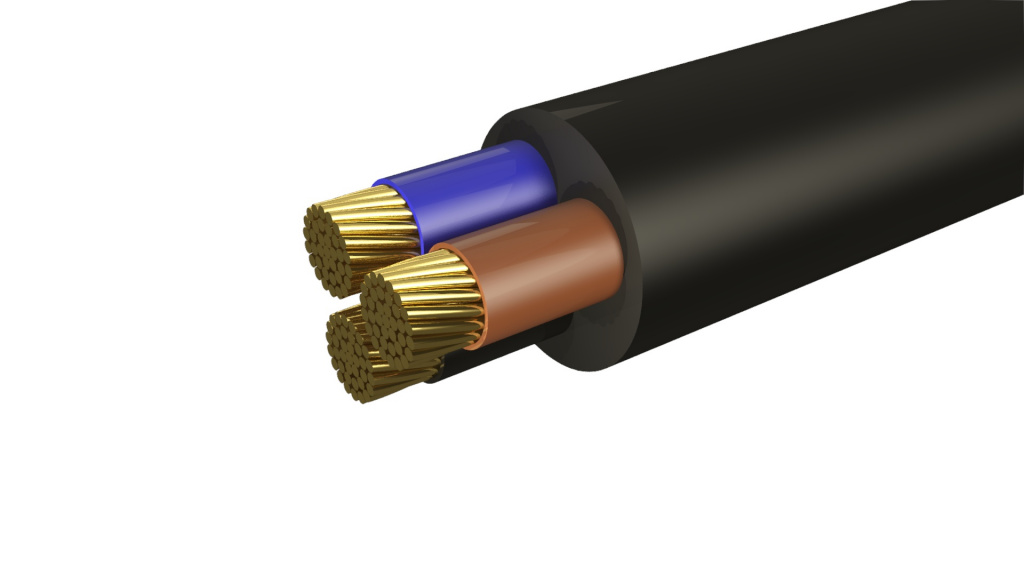

Кабель КГтп представляет собой силовой гибкий кабель с медными многопроволочными жилами, изоляцией жил и оболочкой кабеля из термоэластопласта. Продукция изготавливается в соответствии с требованиями ГОСТ 24334-80 "Кабели силовые для нестационарной прокладки" и ТУ производителей, что обеспечивает соответствие стандартам для присоединения передвижных механизмов к электрическим сетям. Расшифровка маркировки КГтп: "К" — кабель, "Г" — гибкий, "тп" — изоляция и оболочка из термоэластопласта. Основное назначение кабеля — присоединение передвижных механизмов и мобильного оборудования к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц или постоянное напряжение 1000 В. Кабель предназначен для нестационарной прокладки в условиях умеренного и холодного климата. Конструкция включает медные токопроводящие жилы класса гибкости 5 по ГОСТ 22483, изоляцию жил из термоэластопласта с цветовой или цифровой маркировкой, скрутку изолированных жил с заполнением промежутков и наружную оболочку из термоэластопласта. Применение термоэластопласта вместо резины (как в кабеле КГ) обеспечивает снижение стоимости при сохранении гибкости. Срок службы составляет не менее 4 лет при соблюдении условий эксплуатации.
Технические характеристики и стандарты
Кабель КГтп соответствует требованиям ГОСТ 24334-80 и предназначен для работы в электрических сетях переменного напряжения 660 В частотой до 400 Гц или постоянного напряжения 1000 В. Токопроводящие жилы выполнены из меди, многопроволочные класса 5, что обеспечивает гибкость и минимальный радиус изгиба — не менее 8 диаметров кабеля при монтаже и эксплуатации.
| Параметр | Значение |
|---|---|
| Номинальное напряжение (перем./пост.) | 660 В / 1000 В |
| Частота переменного тока | до 400 Гц |
| Температурный диапазон эксплуатации | от -50°С до +50°С |
| Температура нагрева жил | до +75°С |
| Класс гибкости жил | 5 по ГОСТ 22483 |
| Материал токопроводящих жил | медь многопроволочная |
| Изоляция жил | термоэластопласт |
| Оболочка | термоэластопласт |
| Радиус изгиба | не менее 8 диаметров кабеля |
| Растягивающее усилие | не более 2 кгс на 1 мм² сечения |
| Температура монтажа | не ниже -20°С (без подогрева) |
| Гарантийный срок эксплуатации | 6 месяцев с ввода в эксплуатацию |
| Срок службы | не менее 4 лет |
| Строительная длина | не менее 125 м |
| Класс пожарной опасности | О2.8.2.5.4 по ГОСТ 31565 |
Изоляция из термоэластопласта обеспечивает работу при температуре жил до +75°С и сохранение гибкости при температуре окружающей среды до -50°С. Кабель устойчив к воздействию солнечного излучения и повышенной влажности до 98% при температуре +35°С. Исполнение КГтп-ХЛ предназначено для холодного климата с температурой эксплуатации до -60°С.
Применение в промышленности
Кабель КГтп применяется в следующих областях:
- Передвижное оборудование — подключение мобильных механизмов, кранов, строительной техники, электроинструмента к источникам питания на строительных площадках и производственных объектах
- Сварочные работы — присоединение передвижных сварочных аппаратов и инверторов к электрическим сетям в полевых условиях, на монтажных площадках при температуре окружающей среды до -50°С
- Временные электроустановки — организация временного электроснабжения на строительных площадках, при проведении ремонтных работ, для подключения временных потребителей
- Мобильные электростанции — межсекционные соединения генераторных установок, подключение распределительных устройств передвижных энергокомплексов
- Промышленные объекты — подключение станочного оборудования, конвейеров, насосов и другого электрооборудования, требующего периодического перемещения или частой переустановки
Особенности эксплуатации: кабель предназначен для нестационарной прокладки в помещениях и на открытом воздухе в условиях умеренного и холодного климата. Гибкость конструкции обеспечивает удобство при частых изгибах в процессе эксплуатации. Кабель не предназначен для применения на подъемно-транспортном оборудовании. Не распространяет горение при одиночной прокладке.
Купить кабель КГтп в компании Энергомодуль
Организация поставки кабеля КГтп осуществляется от производителей кабельной продукции или через дистрибьюторские сети. Продукция отгружается на барабанах или в бухтах с указанием строительной длины не менее 125 м, которая устанавливается при формировании заказа и зависит от сечения жил. При формировании заказа необходимо указать марку кабеля (КГтп, КГтп-ХЛ), количество жил и номинальное сечение (например, 3х10, 4х16, 5х25), климатическое исполнение (для умеренного климата или ХЛ для холодного), требуемую длину или количество метров, условия поставки (самовывоз или доставка транспортом поставщика). Формирование цены зависит от нескольких факторов: сечения жил, количества жил, наличия холодостойкого исполнения (индекс ХЛ), объёма партии, региона доставки и текущих котировок на медь. Для строительных и промышленных организаций предусмотрены коммерческие условия при закупке оптом. Минимальный объём партии для опта и конкретная стоимость уточняются при направлении запроса поставщику. Перед отгрузкой продукция комплектуется сопроводительной документацией: паспортом на кабель, протоколами приемо-сдаточных испытаний. На барабане или ярлыке указываются товарный знак изготовителя, условное обозначение кабеля, длина, масса брутто, дата изготовления и штамп технического контроля. Доставка в Санкт-Петербурга осуществляется транспортными компаниями.
Сопутствующая продукция
Для монтажа и эксплуатации кабеля КГтп применяются следующие комплектующие: кабельные наконечники — медные луженые наконечники типа ТМ, ТМЛ для опрессовки жил сечением от 1,5 до 240 мм², обеспечивающие электрический контакт в соединениях; соединительные муфты — муфты для соединения отрезков кабеля при ремонте или наращивании линий, обеспечивающие герметичность и защиту соединения; электрододержатели и клеммы — комплектующие для подключения сварочного оборудования к кабелю КГтп при использовании в качестве сварочного провода; монтажный инструмент — гидравлические пресс-клещи для опрессовки наконечников, кабельные ножницы для раскроя, инструмент для снятия изоляции; защитные элементы — гофрированные трубы для дополнительной защиты при прокладке в местах возможных механических повреждений, кабельные барабаны для хранения и транспортировки.
Кабель КГтп представляет собой техническое решение для подключения передвижных механизмов и мобильного оборудования к электрическим сетям. Соответствие ГОСТ 24334-80 и наличие изоляции из термоэластопласта обеспечивают эксплуатацию в температурном диапазоне от -50°С до +50°С с сохранением гибкости. Медные многопроволочные жилы класса 5 сочетают проводимость с удобством монтажа при частых изгибах. Применение термоэластопласта вместо резины обеспечивает снижение стоимости по сравнению с кабелем КГ при сохранении основных эксплуатационных характеристик. Изделие устойчиво к воздействию солнечного излучения и повышенной влажности. Кабель не распространяет горение при одиночной прокладке. Срок службы составляет не менее 4 лет, гарантийный срок — 6 месяцев. Для уточнения технических параметров, получения коммерческого предложения или организации поставки кабеля КГтп рекомендуется направить запрос с указанием требуемого количества и сечения жил, климатического исполнения, объёма партии и условий доставки. Специалисты проведут расчёт необходимого сечения исходя из токовой нагрузки, подберут сопутствующие наконечники и муфты, предложат условия для строительных и промышленных организаций.
